YP-100B不锈钢膜片压力表

关键字：膜片压力表,不锈钢膜片压力表,压力表

YP-100B YP-150B不锈钢膜片压力表介绍：

YP-100B YP-150B不锈钢膜片压力表适用于测量有一定腐蚀性、粘度大、无结晶的液体和气体的微小压力。
    耐震不锈钢膜片压力表具有不锈钢膜片压力表的性能，同时具有抗介质脉动、冲击载荷和耐环境振动的特性。

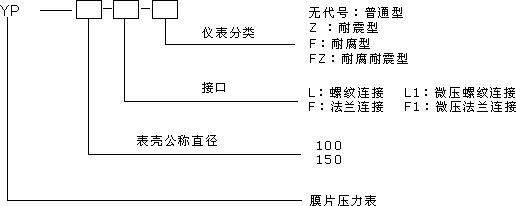

YP-100B YP-150B不锈钢膜片压力表型号命名：

YP-100B YP-150B不锈钢膜片压力表技术参数：

不锈钢膜片压力表执行标准：Q/320211 DGH07-2001
不锈钢膜片压力表外壳防护等级：IP64
耐震不锈钢膜片压力表及防腐耐震膜片压力表的抗工作环境性能为GB4439所规定的V.H.4级。
使用工作温度：膜片压力表、耐腐膜片压力表-40℃~70℃，
耐震不锈钢膜片压力表、防腐耐震膜片压力表：灌充液为甘油时-5℃~55℃，灌充液为硅油时-25~55℃。

型号	名称	外形尺寸	测量范围	精确度%
YP-100L YP-150L	膜片压力表	图一（表一）	0-0.06;0-0.1;0-0.16;0-0.25;0-0.4; 0-0.6;0-1.0;0-1.6;0-2.5; -0.1-0;-0.1-0.06;-0.1-0.15 -0.1-0.3; -0.1-0.5;-0.1-0.9;-0.1-1.5; -0.1-2.4MPa	± 2.5
YP-100F YP-150F	法兰膜片压力表	图二（表二）
YP-100L-F YP-150L-F	耐腐膜片压力表	图一（表一）
YP-100F-F YP-150F-F	法兰连接耐腐膜片压力表	图二（表二）
YP-100L-Z YP-150L-Z	耐震膜片压力表	图一（表一）
YP-100L-FZ YP-150L-FZ	耐腐耐震膜片压力表	图一（表一）
YP-100L1-F YP-150L1-F	耐腐膜片微压表	图一（表一）	0-1.6;0-2.5;0-4;0-6;0-10;0-16;0-25;0-40;0-60; -1.6-0;-2.5-0;-4-0;-6-0;-10-0;-16-0;-25-0;-40-0;-60-0; -0.8-0.8;-1.2-1.2;-2-2;-3-3;-5-5;-8-8;-12-12;-20-20;-30-30KPa
YP-100F1-F YP-150F1-F	法兰连接耐腐膜片微压表	图三（表三）

不锈钢膜片压力表YP-100B YP-150B系列外形尺寸：

表一：

型号
外形尺寸 mm

D1

D2

L1

L2

SW

M

YP-100L
110
97.5
（YP-100L1-F, YP-150L1-F
微压:165） 135
20

27
20X1.5
（G1/2A,R1/2）

YP-100L-F

YP-100L-Z 165

YP-100L-FZ

YP-150L
160
160

YP-150L-F

YP-150L-Z 190

YP-150L-FZ

表二：

型号
测量上限MPa 管子通径DN
法兰连接
螺孔
L

D
K
d

B

H

c

f1

YP-100F
YP-150F
YP-100F-F
YP-15OF-F 0～0.1
～
0～1.6
32
140 100 78 31 50 16 2 18

40
150 110 88 38 50 16 3 18

50
165 125 102 49 50 18 3 18

0～2.5
32 140 100 78 31 50 18 2 18

40 150 110 88 38 50 18 3 18

50 165 125 102 49 50 20 3 18

可按化工部HG;国标GB及日本JIS;美国ANSI等标准制造.
