一、适用范围
YD500智能巡检仪与各类传感器、变送器配合使用，可对多路温度、压力、液位、流量、重量等工业过程参数进行巡回检测、报警控制、变送输出、数据采集及通讯。

二、功能特点
●万能输入功能
●自动校准和人工校准功能
●多重保护、隔离设计、抗干扰能力强、可靠性高
●良好的软件平台，具备二次开发能力，以满足特殊的功能
●智能巡检仪先进的模块化结构，配合功能强大的仪表芯片，功能组合、系统升级非常方便
●自动巡检、手动定检可自由切换
●巡检通道切换时间及通道有效数可设定

三、主要技术指标
基本误差： 0.2％FS±1个字
分 辨 力：1/20000、14位A/D转换器
显示方式：双排四位LED数码管，上排显示测量值，下排显示通道号
采样周期：0.5S
报警输出： ⑴1-64通道统一上下限报警，继电器输出触点容量 AC220V/3A
⑵1-8通道分别独立报警，继电器输出触点容量 AC220V/1A
变送输出：通过开关量输入可选择相应通道带 4～20mA、0～10mA、1～5V、0～5V 隔离输出 精度：±0.3％FS
通讯输出：接口方式--隔离串行双向通讯接口RS485/RS422/RS232/Modem
波特率--300～9600bps内部自由设定
电 源：开关电源 85～265VAC 功耗4W以下

四、型号说明

型 谱									说 明
YD500									智能巡检仪
外型尺寸	A								横式160×80×125mm
	T								台式320×120×250mm
通道数			□□						0-64路，A规格仪表最多24路
报警输出				H					各通道统一上限报警
				L					各通道统一下限报警
				D					各通道独立报警（最多8路）
变送输出					X1				4～20mA输出
					X2				0～10mA输出
					X3				1～5V输出
					X4				0～5V输出
通讯输出						P			微型打印机
						R			串行通讯RS232
						S			串行通讯RS485
供电电源									220VAC供电
							W		DC24V供电
输入信号								Sn	见"输入信号类型表"

五、输入信号类型表

参数提示符	输入信号内容	参数提示符	输入信号内容
tc-k	K型	rtd	远传电阻0~400Ω
tc-s	S	bA1	BA1
tc-e	E	bA2	BA2
tc-b	B	0~50	0~50mV
tc-t	T	0~5V	0~5V
Tc-n	N	1~5V	1~5V
tc-j	J	0~20	0~20mA
P100	Pt100	0~10	0~10 mA
C100	Cu100	4~20	4~20 mA
Cu50	Cu50

型号举例：YD-500A-16HS-Pt100
YD500系列智能巡检仪，横式160×80×125mm ,输入Pt100，各通道统一上限报警，带RS485串行通讯供电电源220VAC。

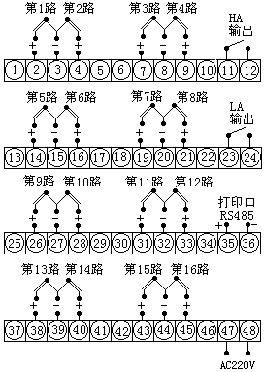

8路智能巡检仪端子接线方法
输入信号为热电偶、电压、电流	输入信号为热电阻、远传电阻

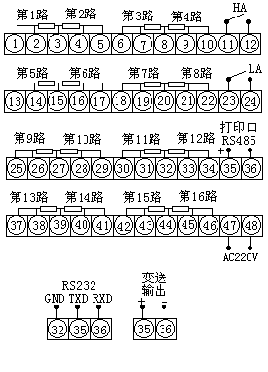

16路智能巡检仪端子接线方法
32路智能巡检仪端子接线方法
输入信号为热电偶电压电流	输入信号为热电阻、远传电阻
