概述

YDLWGY甲醇流量计是由流量传感器与显示仪表组成，是采用国外先进技术生产制造的，是液体计量最理想的流量计之一。甲醇流量计具有结构简单、精确度高、安装维修使用方便等特点。该产品广泛用于石油、化工、冶金、供水、造纸、环保、食品等领域，适用于测量封闭管道中且无纤维、颗粒等杂质的液体。特别适用于与二次显示仪、PLC、DCS等计算机控制系统的配合使用，还可以实现自动定量控制、超量报警等用途，甲醇流量计和节能的理想仪表。

 YDLWGY脉冲输出型              YDLWGB电流输出型            YDLWY现场显示型

产品特点

1．传感器轴承为止推式，不仅保证精度，并且提高耐磨性能。

2．结构简单、牢固以及拆装方便，适用高压测量。

3．测量范围宽，中大口径可达1:20，小口径为1:10，下限流速低。

4．压力损失小，重复性好，短期重复性可达0.05%～0.2%。精确度高，一般可达±1%、±0.5%。

5．输出脉冲频率信号，适于瞬时流量、累计计量，无零点漂移，抗干扰能力强。

基本参数和性能

一、 基本参数

1. 基本参数和选型（ 见表一）

2. 介质温度：-20～＋120℃.

3. 环境温度：-20～＋55℃.

4. 供电电源：电压：12V±10%, 电流：≤10mA.

5. 输出电压幅值：高电平≥8V，低电平≤0.8V.

6. 传输距离：传感器至显示仪表的距离可达1000m.

外形尺寸

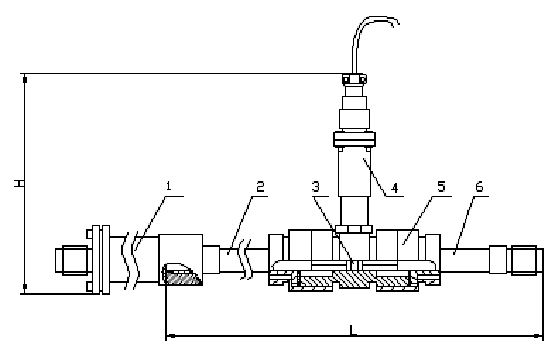

1.过滤器 2.前直管段 3.叶轮 4.前置放大器 5.壳体 6.后直管段

图一  LWGY—4～10传感器结构及安装尺寸示意图

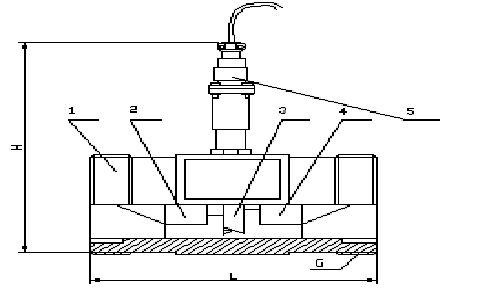

1． 壳体  2．前导向件  3．叶轮  4．后导向件  5．前置放大器

        图二  XRLWGY—15～40传感器结构及安装尺寸示意图


1． 球轴承  2．前导向件  3．涨圈  4．壳体  5．前置放大器  6．叶轮  7．轴承   8．轴

图三  LWGY—50～200传感器结构及安装尺寸示意图

表二：传感器尺寸对照表

	公称通径 （mm）	L(mm)	H(mm)	G	Lˊ(mm)	D(mm)	d(mm)	孔数
YDLWGY-4	4	275	145	G1/2	215
YDLWGY-6	6	275	145	G1/2	215
YDLWGY-10	10	455	165	G1/2	350
YDLWGY-15	15	75	173	G1
YDLWGY-20	20	85	173	G1
YDLWGY-25	25	100	180	G5/4
YDLWGY-32	32	140	175	G11/2
YDLWGY-40	40	140	178	G2
YDLWGY-50	50	150	252			Ф125	Ф18	4
YDLWGY-65	65	180				Ф145	Ф18	4
YDLWGY-80	80	200	287			Ф160	Ф18	8
YDLWGY-100	100	220	322			Ф190	Ф22	8
YDLWGY-125	125	260				Ф220	Ф26	8
YDLWGY-150	150	300	367			Ф250	Ф26	8
YDLWGY-200	200	360	415			Ф310	Ф26	12

订货须知：

用户在定购涡轮流量传感器时要注意根据流体的公称口径、工作压力、工作温度、流量范围、流体种类和环境条件选择合适的规格。当有防爆要求时必须选防爆型传感器，并严格注意防爆等级。

需要我公司的显示仪表配套时，请参阅相应的说明书，选用合适的型号，或由我公司技术人员根据您提供的资料替您设计选型。需要传输信号用的电缆时注明规格长度。
